Equipment

04

保有設備一覧
曽田製作所の技術

加工・熱処理・研削・検査まで、
すべての工程設備を自社内に保有しています。

工程紹介

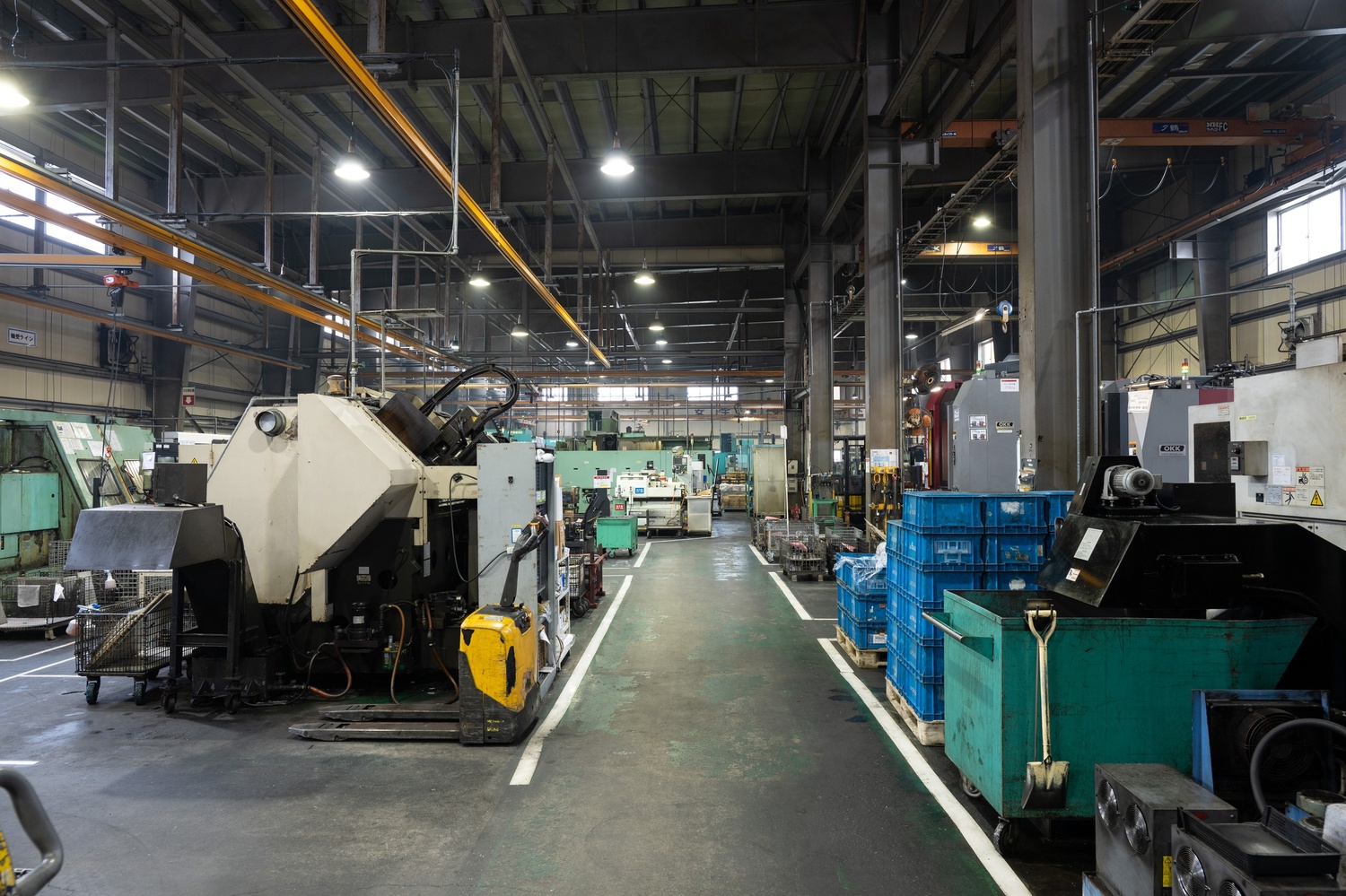

一貫生産を支える設備体制

多品種・量産・試作に対応できる充実した設備体制が、曽田製作所の一貫生産を支えています。NC旋盤・マシニングセンタから熱処理・研削・検査まで、すべての工程設備を自社内に保有しています。

一貫生産を支える設備体制

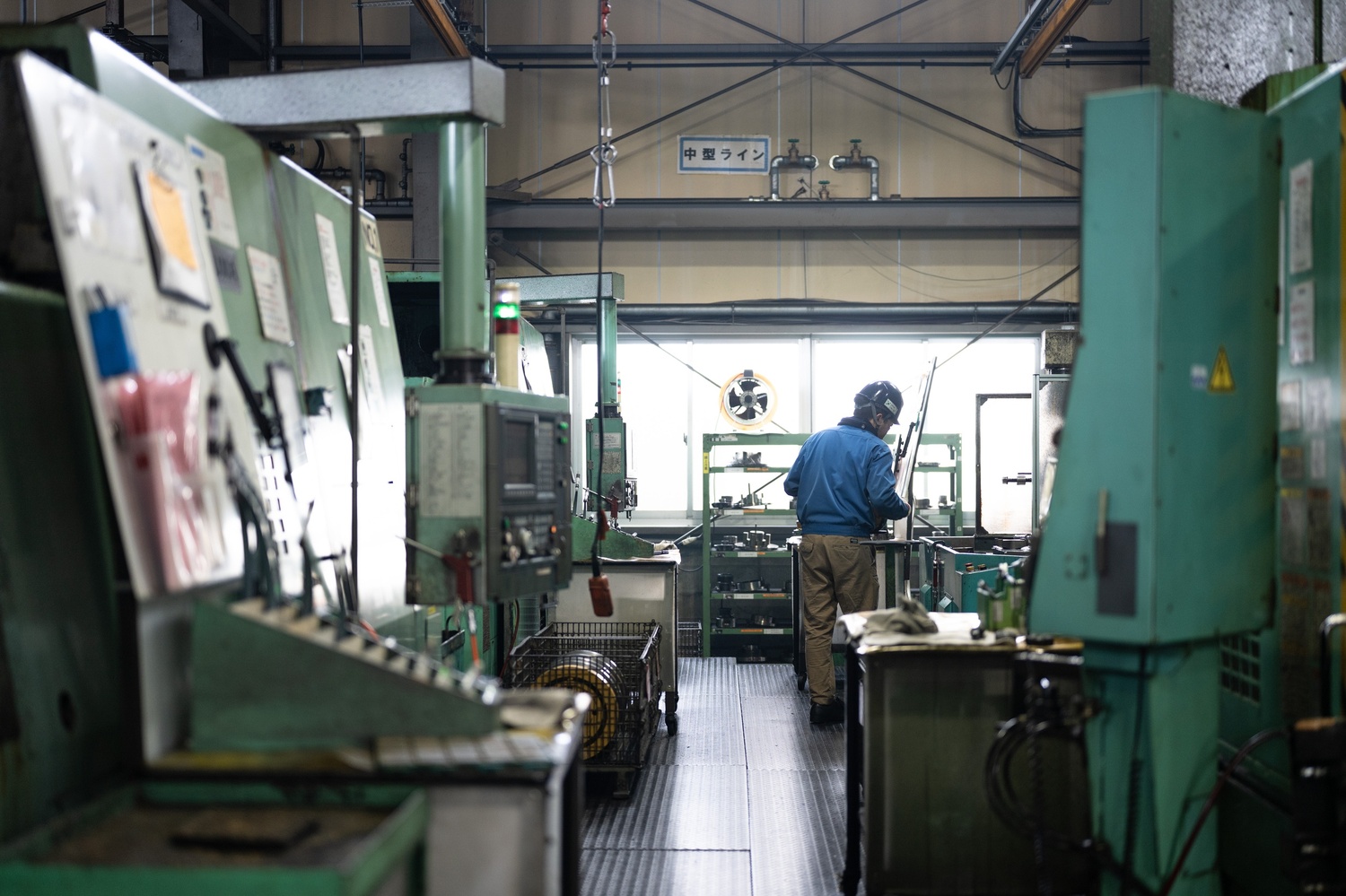

工程間の連携を前提にした構成

加工・熱処理・研削・検査までを一社内でつなぐことで、安定した品質と納期対応力を高めています。

工程間の連携を前提にした構成

Facilities

設備一覧

マシニングセンタ

横型・縦型 約20台

NC旋盤・NC複合旋盤

30台以上

高周波熱処理装置

プッシャー式・最新型

研削盤

CNC内面研削盤・センタレス研削盤

溶接機

半自動溶接機

検査設備

三次元測定機・真円度測定機・形状測定機

詳細設備一覧

区分 No. 名称 メーカー 型式 台数 主軸 サイズ 備考
機械加工 1 横型NC旋盤 オークマ LB3000 2 10インチ φ340×250
機械加工 2 横型NC旋盤 マザック MULTPLEX 6200 2 10インチ φ320×180 2軸
機械加工 3 横型NC旋盤 マザック QUICK TURN NEXUS 300-2 1 10インチ φ420×662
機械加工 4 横型NC旋盤 マザック QUICK TURN 25 1 10インチ φ320×900
機械加工 5 横型NC旋盤 マザック QUICK TURN NEXUS 250M 1 10インチ φ360×505
機械加工 6 横型NC旋盤 マザック QUICK TURN 30 1 10インチ φ310×1000
機械加工 7 横型NC旋盤 中村留 SC450 2 12インチ φ465×785
機械加工 8 横型NC旋盤 中村留 WT300 1 10インチ φ270×1,000 2軸
機械加工 9 横型NC旋盤 マザック M4 1 15インチ φ450×1000
機械加工 10 横型NC旋盤 マザック QUICK TURN NEXUS400 2 15インチ φ580×1025
機械加工 11 横型NC複合旋盤 マザック INTEGREX 400 2 15インチ φ400×1034
機械加工 12 横型NC旋盤 オークマ LU300 1 15インチ φ370×600 2タレット
機械加工 13 横型NC旋盤 オークマ LU400-M 1 15インチ φ420×400 2タレット
機械加工 14 横型NC旋盤 オークマ LC40-1ST 1 18インチ φ550×1000
機械加工 15 横型NC旋盤 DMG森精機 SL403C/800 4 21インチ φ620×868
機械加工 16 横型NC旋盤 DMG森精機 NLX4000 1 18インチ φ500×750
機械加工 17 横型NC旋盤 オークマ LU35 5 21インチ φ550×600 2タレット
機械加工 18 縦型マシニングセンター マザック MTV 414B 2 BT40 410×900 2 APC付き
機械加工 19 縦型マシニングセンター マザック VTC-20B 1 BT40 510×1120
機械加工 20 縦型マシニングセンター 日立精機 VK55 1 BT50 500×800 2 APC付き
機械加工 21 横型マシニングセンター マザック H-630 1 BT50 630角 6 APC付き
機械加工 22 横型マシニングセンター マザック H-630N 1 BT50 630角 2 APC付き
機械加工 23 縦型マシニングセンター マザック VERTICAL CENTER NEXUS 510C 1 BT40 550×1300
機械加工 24 縦型マシニングセンター マザック MTV 655/60N 1 BT50 650×1500
機械加工 25 横型マシニングセンター ニイガタマシンテクノ BFN50D 1 NC5 500角 2 APC付き
機械加工 26 横型マシニングセンター ニイガタマシンテクノ BFN63D 4 NC5 630角 2 APC付き
機械加工 27 縦型マシニングセンター オークマ MA-650VB 2 BT50 660×1530 2 APC付き
機械加工 28 縦型マシニングセンター オークマ MB-66VB 1 BT50 660×1530
機械加工 29 横型マシニングセンター ニデックOKK HM400 1 BT40 400角 2 APC付き
機械加工 30 横型マシニングセンター ニデックOKK HM5100 1 BT50 500角 2 APC付き
機械加工 31 縦型マシニングセンター ブラザー S500X1 1 BT30 300×600
機械加工 32 ロータリー平面研削盤 市川製作所 ICB800 1 - φ610
機械加工 33 円筒研削盤 シギヤ精機 GPL30B 1 - φ300×600
機械加工 34 ホブ盤 不二越 HB400 1 - φ400×M3
機械加工 35 ホブ盤 カシフジ KS14 3 - φ280×M3
機械加工 36 ホブ盤 清和 MH6DS 1 - φ280×M3
機械加工 37 ギヤシェーパ 三菱 SA40 2 - φ520×300
機械加工 38 縦型フライス盤 日立精機 - 2 - 300×1,350
焼入れ 39 プッシャー式焼入炉 - - 1 - 2,140W×500H×4,000L
焼入れ 40 焼戻電気炉 - - 1 - 150KW
焼入れ 41 ショットブラスト 新東工業 SB-2G 1 - -
焼入れ 42 高周波焼入装置 富士電子工業 - 1 - 230kW×30kHz・80kHz110kW×200kHZ 2ステーション
焼入れ 43 焼戻電気炉 日本ヒーティング - 1 - 90kW
機械加工 44 破断機 ニップラ YEB-S20 1 - 砥石直径φ585
機械加工 45 破断機 ニップラ ROUT-531 1 - 砥石直径φ305
検査 46 各種硬度計 - - 5 - HrC・Hv・Hs・Hb
検査 47 三次元測定機 東京精密 - 1 - 1,000×800×600
検査 48 真円度測定機 東京精密 - 1 - φ420×L500
検査 49 形状測定機 東京精密 - 1 - φ200×L120 28kgまで
